Lỗi khi buộc thép sàn thường nằm ở những chỗ rất nhỏ như nút buộc lỏng, thép lớp trên bị võng hay thiếu con kê, nhưng đổ bê tông xong là rất khó sửa. Bài này gom 8 lỗi hay gặp ở sàn nhà dân dụng, mỗi lỗi có dấu hiệu nhận biết, hậu quả và cách tránh, rồi đến checklist kiểm tra trước khi đổ. Phần cuối nói rõ việc nào tổ thợ tự xử lý được và việc nào phải hỏi thiết kế hoặc giám sát.
Tổng hợp 8 lỗi khi buộc thép sàn (bảng tra nhanh)
Tám lỗi hay gặp nhất gồm: nút buộc lỏng, đặt sai so với bản vẽ, thép lớp trên võng, thiếu hoặc sai con kê, đặt sai thép mũ và thép gia cường, nối chồng sai, thép gỉ bẩn hoặc dùng dây buộc không phù hợp, và giẫm đạp lên thép. Bảng dưới giúp bạn đối chiếu nhanh ngay tại sàn.
| Lỗi | Dấu hiệu nhận ra | Hậu quả có thể gặp | Cách tránh |
|---|---|---|---|
| 1. Nút buộc lỏng, thiếu điểm | Giao điểm xoay được, thanh thép trượt khi đẩy | Lưới thép xê dịch lúc đổ | Siết chắc, buộc đủ điểm theo yêu cầu giám sát |
| 2. Sai bước, sai đường kính, thiếu thanh | Đếm và đo không khớp bản vẽ | Chịu lực thấp hơn thiết kế | Treo bản vẽ tại sàn, kiểm ô mẫu |
| 3. Thép lớp trên võng, sụp | Lớp trên lún khi giẫm nhẹ | Thép nằm sai cao độ | Dùng thép chống theo bản vẽ |
| 4. Thiếu, sai con kê | Thép sát cốp pha, con kê dồn một chỗ | Lớp bảo vệ không đủ, dễ lộ thép | Chọn đúng chiều cao, rải đều, buộc chắc |
| 5. Sai thép mũ, thép gia cường | Thiếu thép quanh góc, lỗ chờ | Dễ nứt tại vị trí yếu | Đánh dấu bản vẽ, kiểm từng vị trí |
| 6. Nối chồng sai | Nhiều mối nối cùng mặt cắt | Tại mối nối làm việc kém | Nối so le, đúng vùng và chiều dài |
| 7. Thép gỉ bẩn, dây buộc không hợp | Vảy gỉ bong, dây đứt khi siết | Bám dính kém, nút buộc dễ lỏng | Vệ sinh thép, chọn dây phù hợp |
| 8. Giẫm đạp trên thép | Thép lún theo vết chân, nút bung | Thép xô lệch ngay trước khi đổ | Dùng ván thao tác làm lối đi |
Ghi chú: cột hậu quả chỉ nêu khả năng thường gặp. Mức độ ảnh hưởng thực tế phụ thuộc kết cấu và cần kỹ sư đánh giá.
Lỗi gặp nhiều nhất là nút buộc, nên phần tiếp theo bắt đầu từ đó.

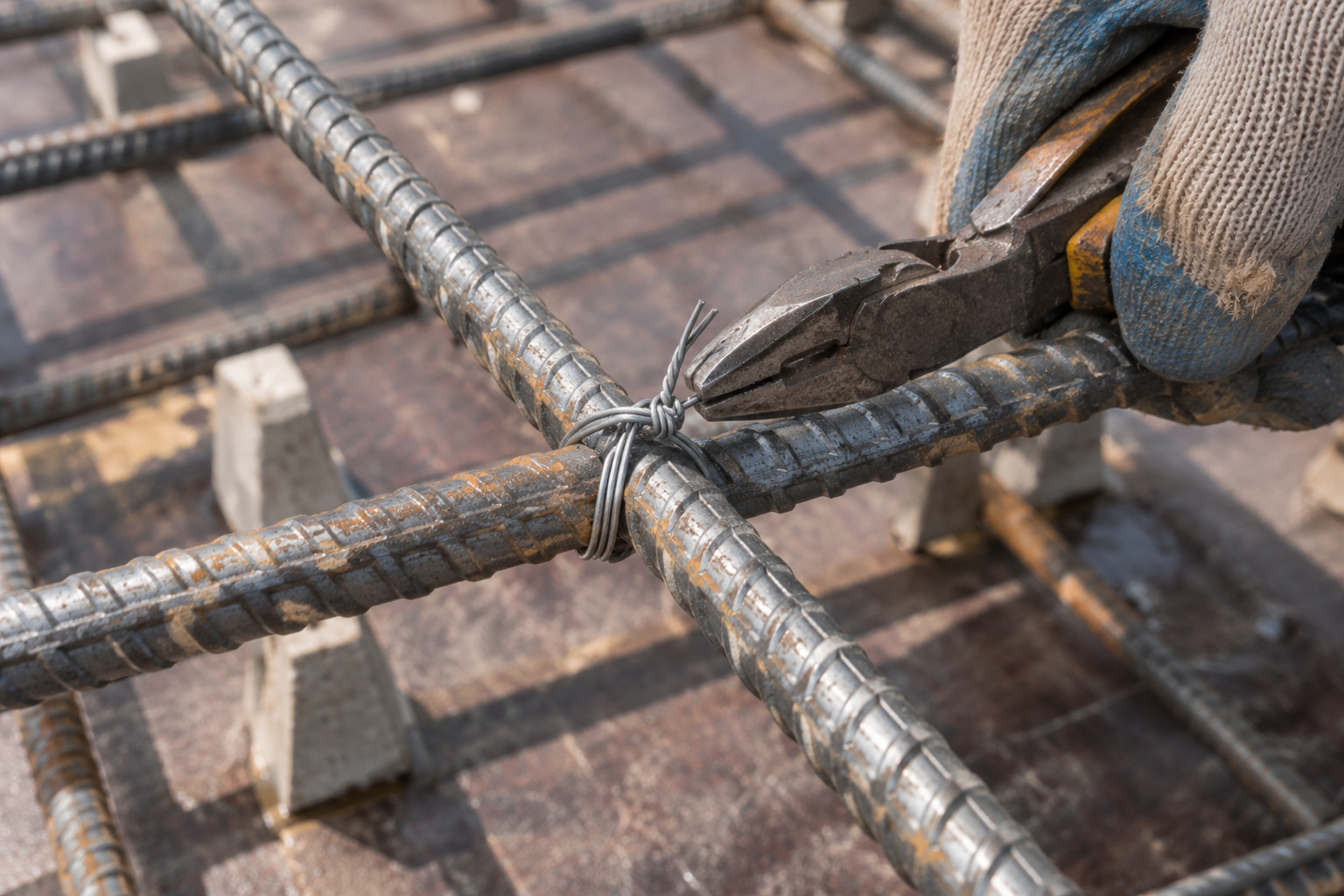

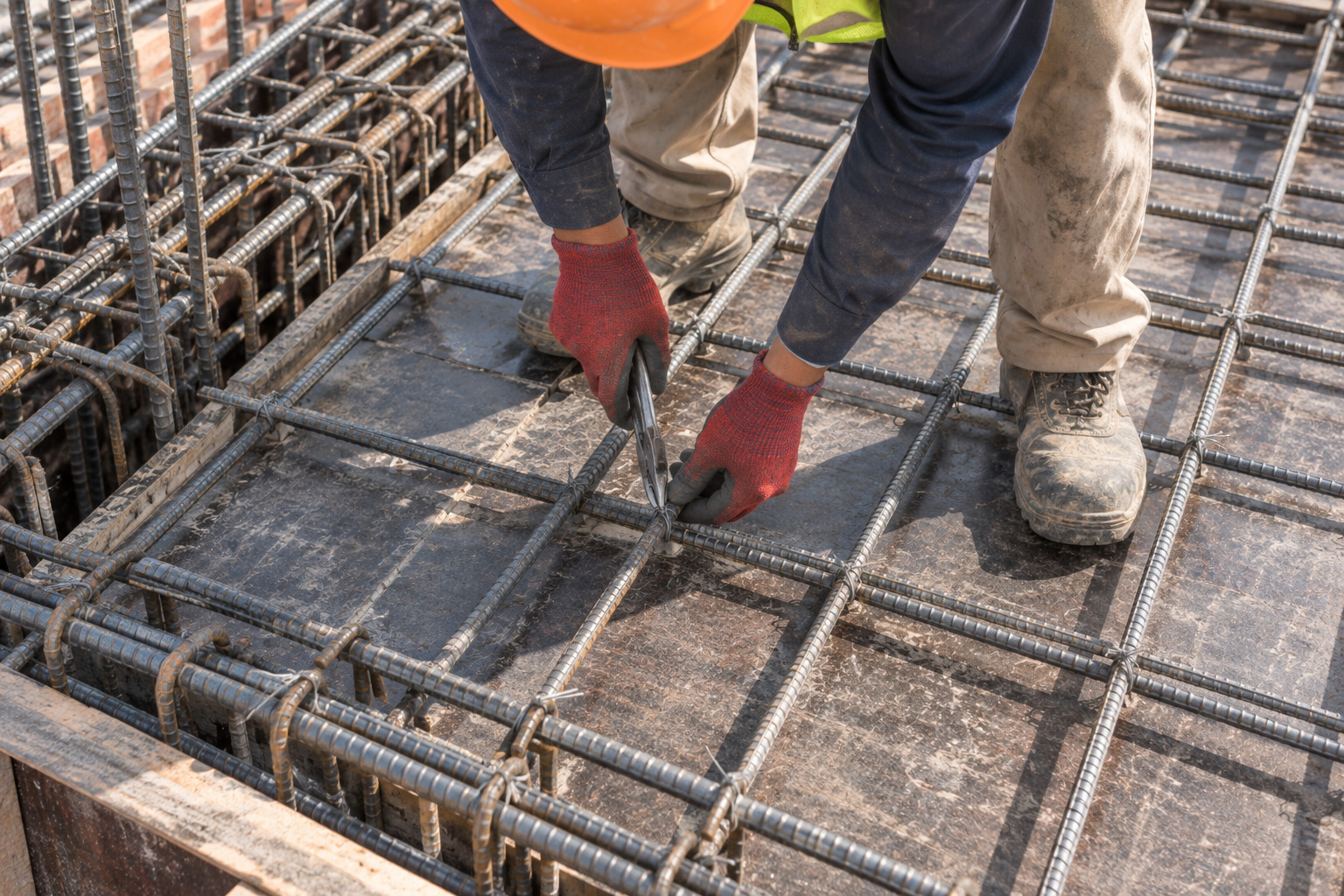

Lỗi 1: Nút buộc lỏng hoặc buộc thiếu điểm
Nút buộc lỏng hoặc quá thưa làm lưới thép xê dịch khi công nhân đi lại và khi bê tông đổ xuống, kéo theo sai bước thép và sai lớp bảo vệ.
- Cách nhận ra: lắc nhẹ tại giao điểm thấy thép vẫn xoay, hoặc thanh thép trượt khi đẩy bằng tay.
- Hậu quả: lưới thép dịch chuyển lúc đổ, thép không còn đúng vị trí thiết kế.
- Cách tránh: siết nút đến khi giao điểm không còn xoay. Số điểm buộc (buộc hết hay buộc so le) thực hiện theo yêu cầu của thiết kế và giám sát, bài không đưa quy tắc chung. Sau khi tổ khác vào đi lại, kiểm tra lại các nút trước khi đổ.
Nút buộc chắc mà đặt sai vị trí thì vẫn là lỗi, nên lỗi tiếp theo là sai so với bản vẽ.
Lỗi 2: Đặt sai bước, sai đường kính hoặc thiếu thanh so với bản vẽ
Lỗi này xảy ra khi thợ đặt thép theo thói quen hoặc theo bản vẽ cũ mà không đối chiếu bản vẽ kết cấu đang áp dụng.
- Cách nhận ra: đếm số thanh trên một đoạn mẫu, đo bước bằng thước và so với ký hiệu thép trong bản vẽ.
- Hậu quả: khả năng chịu lực có thể thấp hơn thiết kế.
- Cách tránh: treo bản vẽ ngay tại sàn, kiểm tra một ô mẫu trước khi đan hàng loạt, nghiệm thu trước khi đổ.
Nếu thấy bản vẽ cần đổi thép tại hiện trường, bạn hỏi thiết kế và giám sát, không tự thay đổi đường kính hay số thanh.
Lưới thép đúng bước nhưng lớp trên không được đỡ thì sẽ võng, đó là lỗi tiếp theo.
Lỗi 3: Thép lớp trên bị võng hoặc sụp khi đi lại
Sàn hai lớp thép dễ bị lớp trên võng, sụp xuống gần lớp dưới nếu thiếu thép chống hay chân kê giữ khoảng cách giữa hai lớp.
- Cách nhận ra: lớp trên lún khi giẫm nhẹ, khoảng cách giữa hai lớp không đều giữa các ô.
- Hậu quả: thép lớp trên nằm sai cao độ so với thiết kế, ảnh hưởng đến khả năng chịu lực.
- Cách tránh: dùng thép chống hoặc chân kê theo bản vẽ hay hướng dẫn của kỹ sư, đặt đều và buộc chắc. Loại và khoảng cách thép chống do thiết kế quy định.
Muốn hai lớp thép giữ đúng cao độ còn cần lớp bê tông bảo vệ đủ, nên phải nói đến con kê.
Lỗi 4: Thiếu hoặc sai con kê, lớp bê tông bảo vệ không đủ
Thiếu con kê hoặc chọn sai chiều cao làm thép nằm sát cốp pha, lớp bê tông bảo vệ không đủ so với thiết kế.
- Cách nhận ra: thép chạm hoặc sát mặt cốp pha, thép lún xuống sàn, con kê bị dồn vào một khu vực.
- Hậu quả: thép dễ bị ăn mòn sớm và có thể lộ thép ở mặt đáy sàn.
- Cách tránh: chọn chiều cao con kê đúng lớp bảo vệ theo bản vẽ, rải đều, buộc chắc vào thép.
Nếu bạn cần quy trình cụ thể, xem hướng dẫn cách bố trí và buộc con kê bê tông, và cách xác định lớp bê tông bảo vệ cốt thép theo bản vẽ.
Ngoài lớp dưới và lớp trên, có những chỗ thép riêng cần đặt đúng vị trí, như thép mũ.
Lỗi 5: Đặt sai thép mũ và thép gia cường (góc, lỗ chờ)
Thép mũ (chịu mô men âm) và thép gia cường ở góc, quanh lỗ chờ dễ bị đặt sai vị trí hoặc quên vì nằm rải rác.
- Cách nhận ra: so với bản vẽ, thép mũ không phủ đúng vị trí gối, thiếu thép gia cường quanh ô trống kỹ thuật.
- Hậu quả: các vị trí này dễ nứt hơn nếu thiếu thép theo thiết kế.
- Cách tránh: đánh dấu vị trí trên bản vẽ, kiểm tra từng vị trí gối và lỗ chờ trước khi đổ. Chiều dài thép mũ và vị trí gia cường lấy từ thiết kế.
Thép hết chiều dài thì phải nối, đó là lỗi tiếp theo.
Lỗi 6: Nối chồng thép sai vị trí hoặc thiếu chiều dài nối
Nối thép không đúng vị trí hoặc thiếu chiều dài nối làm thép không phát huy hết khả năng làm việc tại chỗ nối.
- Cách nhận ra: nhiều mối nối cùng nằm trên một mặt cắt, hoặc hai thanh nối chạm nhau mà không chồng đủ.
- Cách tránh: bố trí mối nối so le, nối ở vùng thiết kế cho phép. Chiều dài nối theo bản vẽ và tiêu chuẩn áp dụng của công trình, bài không tự nêu số.
Chất lượng thép và dây buộc cũng ảnh hưởng đến mối buộc, nên còn lỗi liên quan đến vật tư.
Lỗi 7: Thép gỉ bẩn, dính dầu hoặc dùng dây buộc không phù hợp
Thép gỉ nặng, dính dầu mỡ, bùn đất làm giảm độ bám dính với bê tông. Dây buộc quá yếu, quá cứng hoặc gỉ thì nút buộc dễ đứt, dễ lỏng.
- Cách nhận ra: vảy gỉ bong khi chà, thép bám bùn, dây buộc đứt khi siết.
- Cách tránh: vệ sinh thép trước khi đổ, chọn loại dây buộc phù hợp với thép sàn theo hướng dẫn của giám sát hoặc nhà thầu.
Khi mọi thứ đã đúng, một lỗi cuối vẫn có thể phá hỏng tất cả: đi lại trên thép.

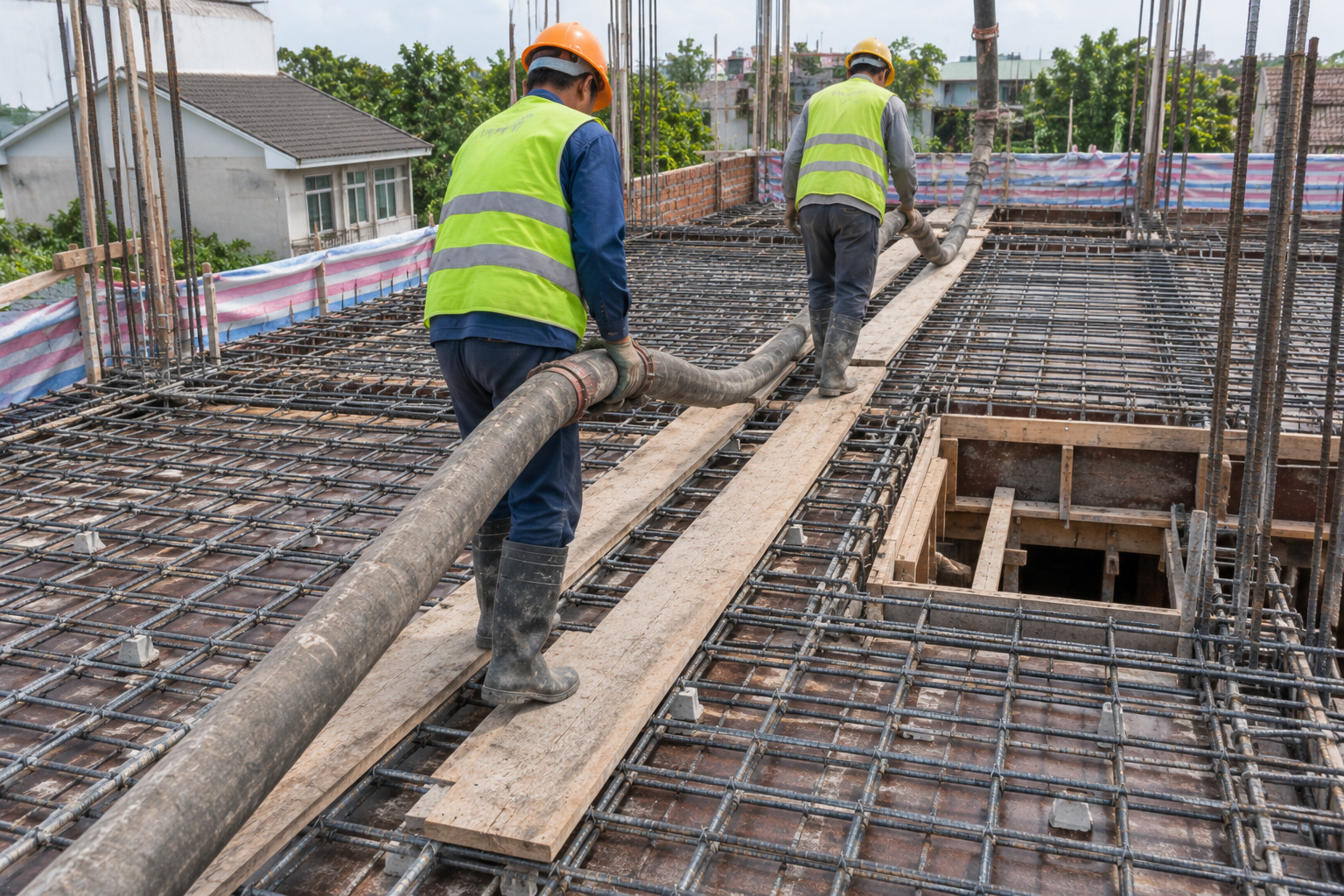

Lỗi 8: Giẫm đạp, đi lại trực tiếp trên thép khi đổ
Công nhân đi lại và kéo ống bơm trực tiếp trên lưới thép làm thép lớp trên bị ép xuống và xô lệch nút buộc.
- Cách nhận ra: thép lún theo vết chân, nút buộc bung sau khi đi qua.
- Cách tránh: dùng ván thao tác làm lối đi, hạn chế người đứng trên thép, kiểm tra lại thép ngay trước khi đổ.
Để không bỏ sót, phần tiếp theo gom 8 lỗi thành checklist.
Checklist kiểm tra cốt thép sàn trước khi đổ bê tông
Checklist này dùng cho lần rà cuối trước khi gọi xe bơm. Mọi số đo cụ thể lấy theo bản vẽ.
- Nút buộc chắc, giao điểm không xoay, đủ điểm buộc theo yêu cầu giám sát.
- Số thanh, đường kính và bước thép khớp bản vẽ.
- Thép lớp trên được đỡ đúng cao độ, không võng khi giẫm nhẹ.
- Con kê đủ, đều, đúng chiều cao, được buộc chắc.
- Thép mũ và thép gia cường đặt đúng vị trí gối, góc, lỗ chờ.
- Mối nối so le, đúng vùng và chiều dài theo bản vẽ.
- Thép sạch, không gỉ bong, không dính dầu và bùn.
- Có ván thao tác làm lối đi, không đi trực tiếp trên thép.
- Đối chiếu bản vẽ và có biên bản nghiệm thu cốt thép do giám sát xác nhận.
Nhiều lỗi ở trên liên quan đến vật tư giữ thép, nên phần sau nói cách chọn.
Vật tư giữ thép sàn: dây buộc và con kê chọn thế nào?
Dây buộc giữ giao điểm thép, con kê giữ khoảng cách giữa thép và cốp pha. Hai loại này phục vụ hai việc khác nhau, nên không thay thế được cho nhau.
| Vật tư | Dùng để | Lưu ý |
|---|---|---|
| Dây buộc | Giữ giao điểm hai thanh thép | Chọn loại phù hợp, tránh dây gỉ hoặc quá yếu |
| Con kê | Giữ lớp bê tông bảo vệ | Chọn đúng chiều cao theo bản vẽ, rải đều |
| Thép chống, chân kê (nếu thiết kế yêu cầu) | Giữ khoảng cách hai lớp thép | Loại và khoảng cách do thiết kế quy định |
Kho Phụ Kiện Xây Dựng phân phối con kê bê tông với 14 mã cho sàn, dầm, cột, có CO/CQ, giao tận chân công trình và báo giá cho nhà thầu, đại lý. Bạn gửi bản vẽ hoặc mã con kê cần dùng, bộ phận tư vấn sẽ báo giá theo khối lượng.
Phát hiện lỗi sau khi đã đổ bê tông thì làm gì?
Khi phát hiện lỗi sau khi đổ, bạn không tự đục hay tự bù mà báo ngay cho giám sát và thiết kế. Các bước nên làm:
- Ghi nhận vị trí và chụp ảnh khu vực nghi ngờ.
- Báo giám sát và chủ đầu tư.
- Kỹ sư đánh giá và đề xuất phương án xử lý.
- Thực hiện theo phương án đã được duyệt.
Trên đây là 8 lỗi khi buộc thép sàn và cách kiểm tra trước khi đổ. Hy vọng checklist giúp bạn rà soát nhanh và hạn chế sửa chữa về sau.
